Lp. | Numer scenariusza. | Nazwa scenariusza. | Zasięg i skutki awarii. |
Natężenie promieniowania termicznego kW/m2 / m | Nadciśnienie fali wybuchu bar / m | Stężenie gazów palnych (CH4) m |
-

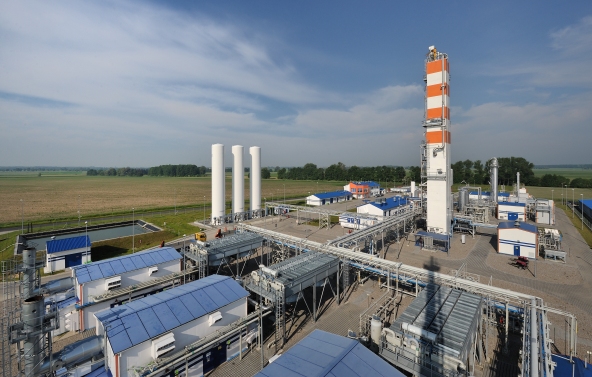

| A | Wyciek mediów w obrębie coldboxa. Transfer temperatur kriogenicznych poza sekcję coldbox– uwolnienie całości substancji z urządzenia coldbox. | 4 – 380 12,5 – 205 37,5 – 87 | 0,02 – 615 0,14 – 159 0,21 – 123 | GGW – 30 DGW – 196 50% DGW - 324 |
-
| B | Wyciek mediów w obrębie coldboxa. Transfer temperatur kriogenicznych poza sekcję coldboxu – wyciek ciekłego metanu przez otwór (F 35) w urządzeniu coldbox. | 4 – 205,4 12,5 – 118,7 37,5 – 84,2 | 0,02 – 521 0,14 – 364,7 0,21 – 252,3 | GGW – 25,1 DGW – 129 50% DGW – 319 |
-
| C | Wyciek mediów w obrębie coldboxa. Transfer temperatur kriogenicznych poza sekcję coldboxu – wyciek ciekłego metanu przez krótki odcinek rurociągu (3 m) | 4 – 61 12,5 – 50 37,5 – 44 | 0,02 – 237 0,14 – 165 0,21 – 159 | GGW – 11 DGW – 60 50% DGW – 146 |
-

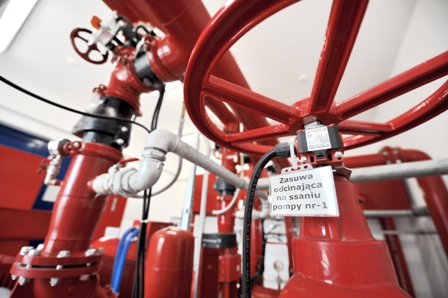

| D | Rozszczelnienie instalacji. Zadziałanie systemu ESD, rozgazowania instalacji w układzie wylotowym gazu – wypływ metanu (gazu) przez układ wylotowy z urządzenia coldbox. | 4 – 31 12,5 – 25 37,5 – 20 | 0,02 – 61 0,14 – 38 0,21 – 36 | GGW – 4 DGW – 16 50% DGW – 40 |
-

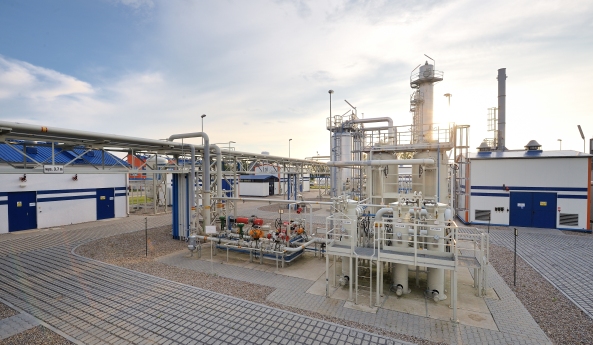

| E | Rozszczelnienie w gazowej części instalacji usuwania CO2 – uwolnienie całości substancji z wymiennika ciepła gaz – gaz (największy wymiennik ciepła w obrębie instalacji usuwania CO2. | 4 – 190 12,5 – 104 37,5 – 48 | 0,02 – 269 0,14 – 70 0,21 – 54 | GGW – 7 DGW – 13 50% DGW – 17 |
-
| F | Rozszczelnienie w gazowej części instalacji usuwania CO2 - wypływ metanu (gaz) przez otwór (F 30) | 4 – 42 12,5 – 33 37,5 – 26 | 0,02 – 83 0,14 – 51 0,21 – 49 | GGW – 4 DGW – 22 50% DGW - 48 |
-

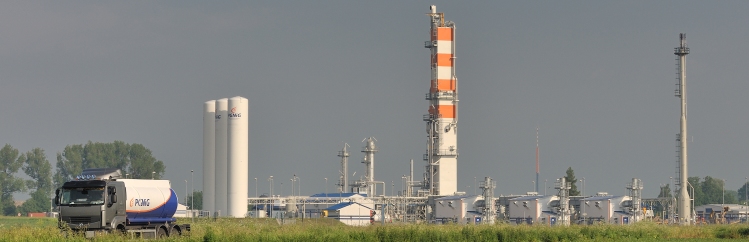

| G | Rozszczelnienie w obrębie magazynu LNG – wybuch metanu (ciekłego) uwolnienie całości substancji ze zbiornika magazynowego LNG. | 4 – 596 12,5 – 325 37,5 – 143 | 0,02 – 1921 0,14 – 991 0,21 – 920 | GGW – 183 DGW – 551 50% DGW – 681 |
-
| H | Rozszczelnienie w obrębie magazynu LNG – wyciek metanu (ciekłego) przez otwór (F 50) ze zbiornika magazynowego LNG. | 4 – 169 12,5 – 138 37,5 – 119 | 0,02 – 831 0,14 – 541 0,21 – 518 | GGW – 49 DGW – 236 50% DGW – 446 |
